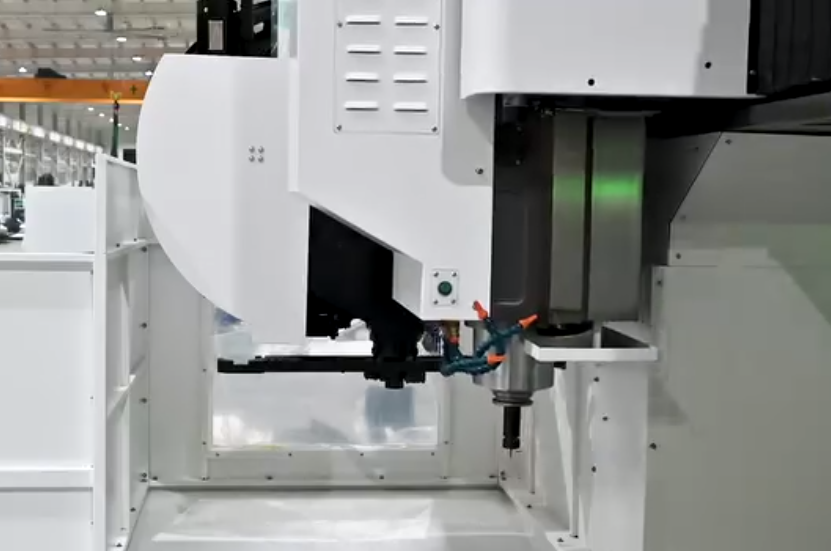

Centro de Usinagem Portal Pratic PGMA 2040
- Centro portal linha Pratic possui Base de ferro fundido em monobloco, extremamente pesada e robusta, ideal para usinagens complexas de grande porte.
- Possui sistema de lubrificação centralizada e iluminação interna.
- Possui Sinalizador acima da máquina para aviso de operação.
- Centro de usinagem Portal possui Guias Lineares.
- Centro de usinagem Portal possui rotação de até 6.000 RPM.
- Máquina Possui Magazine de 24 ferramentas.
- Possui Comando Fanuc Standard ou Siemens 828D (opcional).
- Possui sistema de ar condicionado no armário elétrico.
- Possui Interface de Comunicação Ethernet via cartão de memória/USB e transmissão RS232.
- Centro de usinagem Portal possui Extrema precisão de posicionamento e repetibilidade.
- Máquina de Grande porte projetada para serviços pesados, de grande complexidade com alta capacidade de peso sobre a mesa.
- A máquina usa o motor de alta velocidade e rotação, a modo que no corte pesado tenha um desempenho muito bom (potência 30KW). O conjunto de rolamentos do fuso são rolamentos NSK P5 de alta precisão, o eixo configura a movimentação em caso de mudança de engrenagem, pela transmissão automática para conseguir velocidade variável.
CARACTERÍSTICAS TÉCNICAS
| Características Técnicas | ||
| Especificações | Medida | Pratic PGMA3040 |
| Tamanho de mesa | MM | 4000x3000 |
| Cursos X,Y,Z | MM | 4200x4500x1600 |
| Ranhuras da mesa | MM | 13x28/200mm |
| Spindle | BT | 50 (MAS403) |
| Distancia do spindle a mesa | MM | 300-1900 |
| Distancia entre colunas | MM | 3700 |
| Velocidade | RPM | 6.000 |
| Peso sobre a mesa | KG | 21.000 |
| Potência Instalada | KVA | 45 |
| Spindle Taper | BT | Mas 403-BT50 |
| Avanço rápido X/Y/Z | M/MIN | 15/15/12 |
| Avanço de corte | MM/Min | 1-6.000 |
| Magazine | Ferr | 24 |
| Tamanho Max. Ferramenta (Dia x Comprimento x peso) | MM | 112mmx350mmx18kg |
| Precisao de posicionamento(X/Y/Z) | MM | 0,025/0,018/0,01 |
| Precisao de Repetibilidade (X/Y/Z) | MM | 0,022/0,015/0,008 |
| Pressão de ar | KG/CM2 | 10 |
| Comando CNC | - | Fanuc |
| Motor Spindle (power driven) | KW | 30 |
| Torque Spindle | NM | 1076/1469 |
| Tensao | V | 220V Trifáfico |
| Peso liquido | KG | 21.000 |
| Dimensão ( C x L x A ) | MM | 16.000x9000x8000 |
| Especificações | Centro de Usinagem Portal Pratic PGMA 2040 |
